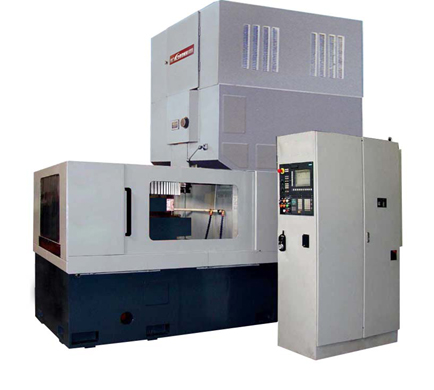

插齒機床系列 |
|
主要規格及技術參數
|
序號 |
項 目 |
單位 |
機床參數 |
用戶參數 |
備注 |
|
1 |
最大加工工件外徑（外齒/內齒） |
mm |
φ800/φ1100 |
|
|
|
2 |
最大加工工件模數 |
mm |
12 |
|
|
|
3 |
加工齒數 |
|
任意 |
|
|
|
4 |
最大加工齒寬 |
mm |
240 |
|
|
|
5 |
插齒刀最大沖程長度 |
mm |
260 |
|
|
|
6 |
插齒刀主軸沖程數 |
str/min |
30～200 |
|
無級 |
|
7 |
插齒刀行程位置調整量 |
mm |
50 |
|
|
|
8 |
工作臺圓周進給量 |
mm/str |
0～2 |
|
無級 |
|
9 |
立柱徑向進給速度 |
mm/min |
0～1000 |
|
|
|
10 |
立柱徑向進給行程（X軸） |
mm |
750 |
|
|
|
11 |
插齒刀讓刀量 |
mm |
≥0.5 |
|
|
|
12 |
插齒刀安裝軸頸直徑 |
mm |
φ44.443 |
|
|
|
13 |
刀具主軸直徑 |
mm |
φ100 |
|
|
|
14 |
工作臺直徑 |
mm |
φ820 |
|
|
|
15 |
工作臺中心孔直徑 |
mm |
φ350 |
|
|
|
16 |
工作臺最大承重 |
Kg |
2000 |
|
|
|
17 |
工作臺極限轉速（B軸） |
r/min |
2.3 |
|
|
|
18 |
插齒刀軸心線至工作臺軸心線距離 |
mm |
0～750 |
|
|
|
19 |
插齒刀安裝端面至工作臺面距離 |
mm |
290～600 |
|
|
|
20 |
數控軸最小編程量 |
mm |
0.001 |
|
|
|
21 |
主電機功率 |
KW |
15 |
|
|
|
22 |
總功率 |
KW |
25 |
|
|
|
23 |
機床凈重 |
Kg |
12000 |
|
|
|
24 |
機床尺寸（長X寬X高） |
mm |
4240X4320X3120 |
|
占用空間 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
